Beispielprojekt: ledband

Originalboard:

AVR-Ctrl

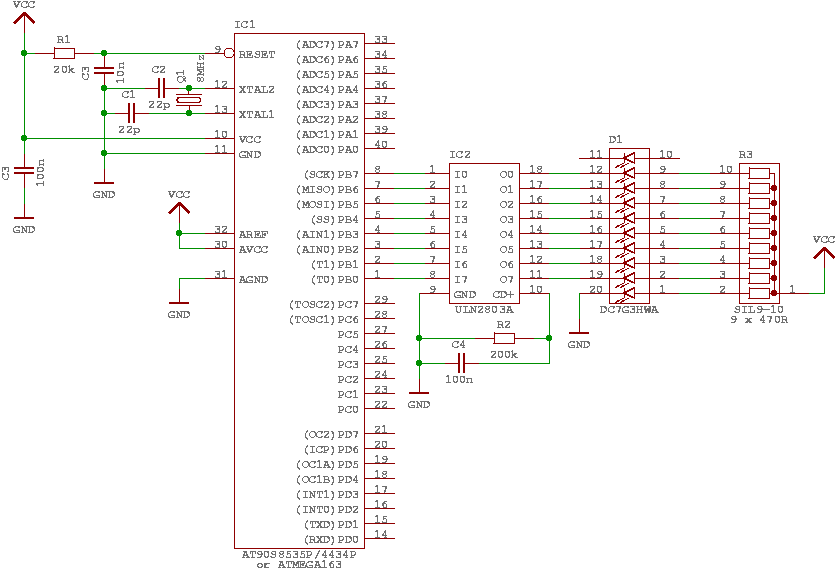

Schaltplan des angeschlossenen LED Balkens

Konfiguration der Bibliothek

Die Bibliothek muß intern mit den folgenden Parametern übersetzt werden. Dies kann durch Benutzung der originalen Boardkonfiguration über --enable-board=avrctrl-8535-8mhz erreicht werden:

• AVRHAL_LIB_LED_PORT="PORTB"
• AVRHAL_LIB_LED_PORT_DDR="DDRB"
• AVRHAL_LIB_LED_PORT_IN="PINB"
• AVRHAL_LIB_LED_OFF="0"

Verwendung der Bibliothek

Der Quellcode

main.c

Zunächst werden alle notwendigen Headerdateien der AVR HAL Bibliothek eingebunden:

    #include <avrhal/delay.h>

    #include <avrhal/led.h>

Danach werden notwendige globale Definitionen und Deklarationen vorgenommen:

    #define MAX_LEVEL 32
    enum {
            UP,
            DOWN
    } direction;

Der hier definierte Wert MAX_LEVEL wird später für die Normierung herangezogen. In der Mainroutine wird vor Eintritt in die Endlosschleife das LED Port initialisiert. Das muß mindestens einmal nach einem Reset und noch vor dem ersten Portzugriff erfolgen. Jetzt kann der Grafikteil der LED API parametrisiert werden. Hierzu wird mit 2*MAX_LEVEL der größte Anzeigbare Wert für die interne Normierung definiert und mit LED_BAR und LED_MARGIN(4) die Balkengrafik mit Nullpunkt bei Bit 4 aktiviert:

    int main(void)
    {
            int8_t led = 0;
            led_init();
            led_graph_control(2*MAX_LEVEL, LED_BAR | LED_MARGIN(/* Bit */ 4 /* is margin */));

Nach der erfolgreichen Basisinitialisierung kann die Hauptfunktion in der Endlosschleife ablaufen. In unserem Beispiel wird dazu demonstrativ der Wertebereich von +/- MAX_LEVEL mit einer Zeitverzögerung je Wert von 10ms durchlaufen und am LED Port über die LED Grafikfunktion ausgegeben:

            while (1)
            {
                    led_graph_put((int16_t)led);
                    delay_ms(10);
                    /* direction state machine */
                    switch (direction)
                    {
                            case UP:
                                    /* count up means
                                     * shift left */
                                    led++;
                                    if (led == MAX_LEVEL)
                                    {
                                            /* change direction */
                                            direction = DOWN;
                                    }
                                    break;
                            case DOWN:
                                    /* count down means
                                     * shift right */
                                    led--;
                                    if (led == -MAX_LEVEL)
                                    {
                                            /* change direction */
                                            direction = UP;
                                    }
                                    break;
                            default:
                                    break;
                    }
            }
    } /* main() */

Der vollständige Quellcode kann der AVR HAL Bibliothek unter doc/examples/ledband entnommen werden.

Übersetzung

C Quelle zu Objekt compilieren

[avr@host] > avr-gcc -g -O2 -Wall -Wstrict-prototypes -Wa \
                     -mmcu=at90s8535 -DAVRHAL_CONFIG_avrctrl_8535_8mhz \
                     -c -o main.o main.c


Objekt zu ELF Datei linken

[avr@host] > avr-gcc -Wl,-Map=ledband.map,--cref -mmcu=at90s8535 \
                     -o ledband.out main.o -lavrhal-avrctrl-8535-8mhz


ELF Datei in Binärdatei, Intel HEX und Motorola S-Record Format überführen

[avr@host] > avr-objcopy -O binary -R .eeprom ledband.out ledband.out-rom.bin
[avr@host] > avr-objcopy -O ihex -R .eeprom ledband.out ledband.out-rom.hex
[avr@host] > avr-objcopy -O srec -R .eeprom ledband.out ledband.out-rom.s19


Zum Beispiel Motorolas S-Record:

S01200006C656462616E642D726F6D2E7331399D
S113000010C02AC029C028C027C026C025C024C0CB
S113001023C022C021C020C01FC01EC01DC01CC0E0
S11300201BC011241FBECFE5D2E0DEBFCDBF10E060
S1130030A0E6B0E0E2E3F2E003C0C89531960D9289
S1130040A236B107D1F710E0A2E6B0E001C01D92DC
S1130050A636B107E1F701C0D3CFCFE5D2E0DEBFCA
S1130060CDBF10E08FEF87BB69E080E490E0C4D09F
S1130070C0E0D0E08C2F9D2FB0D08AE090E023D058
S11300808091640090916500009789F0019791F741
S11300901150103E29F0C12FDD27C7FDD095EACFBE
S11300A01092650010926400C0EEDFEFE3CF1F5F93
S11300B0103289F781E090E09093650080936400AA
S11300C0C0E2D0E0D7CFE82FF92F309639F0A0ED79
S11300D0B7E01197F1F7A8953197C9F708958930DA
S11300E0910584F0282F392F97FF02C0295F3F4FD5
S11300F043E0359527954A95E1F7309363002093C3
S1130100620008952FEF883F92077CF497FD0796CD
S113011023E0959587952A95E1F7909581959F4FD2
S1130120909363008093620008951092630010928C
S1130130620008950895982F80916000282F2695D5
S11301402770290F80FF3CC0622F772767FD7095C9
S1130150892F992787FD9095F72FE62FE81BF90B38
S1130160E617F707A4F421E030E0932F822F02C0B2
S1130170880F991F6A95E2F7482F480F4150932F33
S1130180822F02C0880F991FEA95E2F715C06E17F7
S11301907F07B4F421E030E0932F822F02C0880F50
S11301A0991FEA95E2F7482F4150932F822F02C0FE
S11301B0880F991F6A95E2F78195482348BB0895F3
S11301C027FF02C018BA089581E090E002C0880FAA
S11301D0991F2A95E2F788BB089560916200709197
S11301E063006115710529F00ED0972F862FA3DFC8
S11301F0089588BB089508951F93162F70DF1093F8
S113020060001F910895AA1BBB1B51E107C0AA1FE0
S1130210BB1FA617B70710F0A61BB70B881F991FA3
S11302205A95A9F780959095682F792F8A2F9B2F3F
S105023008952B
S10502320100C5
S9030000FC

Optionale Informationen:

[avr@host] > avr-objdump -x ledband.out > ledband.inf
[avr@host] > avr-size -d ledband.out > ledband.siz
[avr@host] > avr-size -x ledband.out >> ledband.siz


Zum Beispiel Sekmentgrößen:

   text        data     bss     dec     hex filename
    562       2       4     568     238 ledband.out

   text    data     bss     dec     hex filename
  0x232     0x2     0x4     568     238 ledband.out
